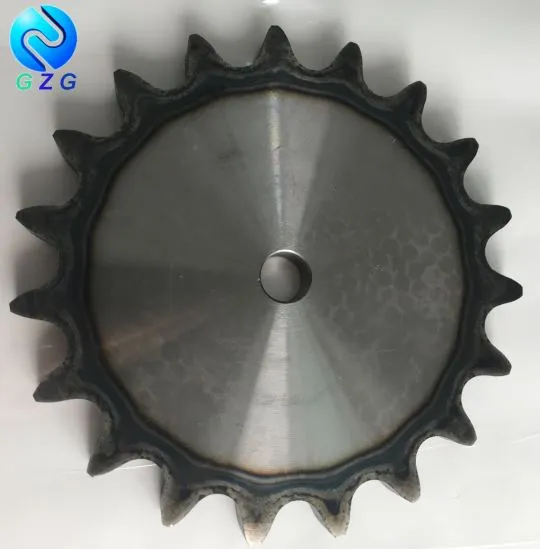

Η προφανής διαφορά μεταξύ του τύπου Α και του γραναζιού τύπου Β είναι ότι, μπορείτε να βρείτε έναν κόμβο στον τύπο Β, αλλά κανένας κόμβος στον τύπο A. Ansi γρανάζι λειτουργεί με αλυσίδα κυλίνδρων σειράς Α, ανεξάρτητα από τον τύπο A ή B. Παρακαλώ βρείτε τις διαστάσεις του γρανάζι ροδών πιάτων 40-80 (08A-16A) εδώ.

1. Γρανάζι ροδών πιάτων ANSI 40 (08A-1-2)

z	de	dp	ΜΟΝΌΔΡΟΜΟΙ		ΔΙΠΛΌΣ		ΑΝΣΙ 40
z	de	dp	Δ1	Kg	Δ2	Kg	08Α-1-2
8	39.3	33.18	8	0.04	10	0.07	Αλλαγής	χιλ.
9	43.2	37.13	8	0.04	10	0.1	Ακτίνα δοντιών r3	13.5
10	47.2	41.10	8	0.06	10	0.13	Πλάτος ακτίνας C	1.6
11	51.2	45.07	8	0.07	12	0.17	Πλάτος δοντιών B1	7.2
12	55.2	49.07	8	0.08	12	0.21	Πλάτος δοντιών b1	7
13	59.2	53.06	10	0.1	12	0.25	Πλάτος δοντιών B2	21.1
14	63.2	57.07	10	0.12	12	0.3	Αλυσίδα	χιλ.
15	67.2	61.09	10	0.14	12	0.36	Πίσσα	12.7
16	71.2	65.10	10	0.16	16	0.41	Εσωτερικό πλάτος	7.95
17	75.2	69.11	10	0.18	16	0.47	Κύλινδρος Φ	7.95
18	79.2	73.14	10	0.20	16	0.54
19	83.3	77.16	10	0.23	16	0.61
20	87.3	81.19	10	0.27	16	0.68
21	91.3	85.22	12	0.28	16	0.75
22	95.4	89.24	12	0.31	16	0.83
23	99.4	93.27	12	0.35	16	0.92
24	103.4	97.29	12	0.38	16	1.01
25	107.4	101.36	12	0.41	16	1.1
26	111.5	105.36	16	0.43	16	1.2
27	115.5	109.4	16	0.46	16	1.31
28	119.5	113.42	16	0.48	16	1.42
29	123.6	117.46	16	0.53	16	1.53
30	127.6	121.50	16	0.58	16	1.65
31	131.6	125.54	16	0.63	20	1.77
32	135.7	129.56	16	0.68	20	1.9
33	139.7	133.6	16	0.73	20	2.02
34	143.8	137.64	16	0.78	20	2.16
35	147.8	141.68	16	0.83	20	2.3
36	151.8	145.72	16	0.88	20	2.42
37	155.9	149.76	16	0.93	20	2.56
38	159.9	153.80	16	0.98	20	2.71
39	163.9	157.83	16	1.03	20	2.87
40	168.0	161.87	16	1.09	20	3.03
41	172.5	165.91	20	1.14	20	3.2
42	176.6	169.95	20	1.19	20	3.36
43	180.6	173.99	20	1.25	20	3.53
44	184.6	178.03	20	1.32	20	3.71
45	188.7	182.07	20	1.38	20	3.89
46	192.7	186.10	20	1.44	20	4.07
47	196.8	190.14	20	1.51	20	4.52
48	200.8	194.18	20	1.58	20	4.66
49	204.8	198.22	20	1.65	20	4.78
50	208.9	202.26	20	1.73	20	4.88
51	212.9	206.3	20	1.8	20	5.03
52	217.0	210.34	20	1.87	20	5.24
53	221	214.37	20	1.94	20	5.46
54	225.0	218.43	20	2.02	20	5.68
55	229.1	222.46	20	2.1	20	5.9
56	233.1	226.50	20	2.17	20	6.13
57	237.2	230.54	20	2.25	20	6.36
58	241.2	234.62	20	2.36	20	6.59
59	245.2	238.62	20	2.42	20	6.83
60	249.3	242.66	20	2.50	20	7.08
62	257.4	250.74	25	2.67	25	7.6
64	265.4	258.82	25	2.85	25	8.1
65	269.5	262.86	25	2.94	25	8.36
66	273.5	266.90	25	3.03	25	8.63
68	281.6	274.99	25	3.22	25	9.2
70	289.7	283.07	25	3.42	25	9.75
72	297.8	291.16	25	3.62	25	10.33
75	309.9	303.27	25	3.94	25	11.24
76	313.9	307.33	25	4.05	25	11.55
78	322.0	315.40	25	4.27	25	12.25
80	330.1	323.48	25	4.50	25	12.9
85	350.3	343.69	25	5.62	25	14.55
90	370.5	363.90	25	6.31	25	16.36
95	390.7	384.11	25	7.05	25	18.28
100	410.9	404.31	25	7.82	25	20.3
110	451.4	444.74	25	9.50	25	24.67
114	467.5	460.90	25	10.21	25	26.57
120	491.8	485.16	25	11.32	25	29.46
52±	512.0	505.37	25	12.31	25	32

2. Γρανάζι ροδών πιάτων ANSI 50 (10A-1-2)

z	de	dp	ΜΟΝΌΔΡΟΜΟΙ		ΔΙΠΛΌΣ		ΑΝΣΙ 50
z	de	dp	Δ1	Kg	Δ2	Kg	10Α-1-2
8	48.4	41.48	10	0.06	10	0.15	Αλλαγής	χιλ.
9	53.3	46.42	10	0.09	10	0.21	Ακτίνα δοντιών r3	17
10	58.3	51.37	10	0.11	12	0.27	Πλάτος ακτίνας C	2
11	63.2	56.34	12	0.14	12	0.34	Πλάτος δοντιών B1	8.7
12	68.2	61.34	12	0.17	16	0.42	Πλάτος δοντιών b1	8.4
13	73.2	66.32	12	0.20	16	0.51	Πλάτος δοντιών B2	26.5
14	78.2	71.34	12	0.23	16	0.60	Αλυσίδα	χιλ.
15	83.2	76.36	12	0.27	16	0.70	Πίσσα	15.875
16	88.3	81.37	12	0.31	16	0.82	Εσωτερικό πλάτος	9.53
17	93.3	86.39	12	0.36	16	0.94	Κύλινδρος Φ	10.16
18	98.3	91.42	14	0.41	16	1.06
19	103.3	96.45	14	0.46	16	1.20
20	108.4	101.49	14	0.51	16	1.34
21	113.4	106.52	16	0.57	16	1.48
22	118.4	111.55	16	0.62	20	1.64
23	123.5	116.58	16	0.68	20	1.80
24	128.5	121.62	16	0.75	20	1.98
25	133.6	126.66	16	0.82	20	2.17
26	138.6	131.70	20	0.88	20	2.33
27	143.6	136.75	20	0.95	20	2.53
28	148.7	141.78	20	1.03	20	2.74
29	153.7	146.83	20	1.11	20	2.96
30	158.8	151.87	20	1.19	20	3.18
31	163.8	156.92	20	1.28	20	3.41
32	168.9	161.95	20	1.36	20	3.66
33	173.9	167.00	20	1.45	20	3.90
34	178.9	172.05	20	1.55	20	4.16
35	184.0	177.10	20	1.64	20	4.42
36	189.0	182.15	20	1.73	20	4.70
37	194.1	187.20	20	1.83	20	4.98
38	199.1	192.24	20	1.94	20	5.26
39	204.2	197.29	20	2.05	20	5.56
40	209.2	202.34	20	2.16	20	5.87
41	215.8	207.39	20	2.28	20	6.17
42	220.8	212.44	20	2.39	20	6.46
43	225.9	217.49	20	2.50	20	6.80
44	230.9	222.53	20	2.63	20	7.13
45	236.0	227.58	20	2.75	20	7.47
46	241.0	232.63	20	2.88	20	7.83
47	246.1	237.68	20	3.00	20	8.19
48	251.1	242.73	20	3.14	20	8.55
49	256.2	247.78	20	3.28	20	8.91
50	261.2	252.82	20	3.42	20	6.32
51	266.3	257.87	20	3.56	20	9.72
52	271.3	262.92	20	3.70	20	10.11
53	276.4	267.97	20	3.85	20	10.52
54	281.4	273.03	20	4.00	20	10.94
55	286.5	278.08	20	4.15	20	11.36
56	291.5	283.13	25	4.30	20	11.80
57	296.6	288.18	25	4.46	25	12.24
58	301.6	293.23	25	4.62	25	12.68
59	306.7	298.27	25	4.78	25	13.15
60	311.7	303.32	25	4.95	25	13.61
62	321.8	313.43	25	5.30	25	14.56
64	331.9	323.53	25	5.65	25	15.51
65	337.0	328.58	25	5.83	25	16.05
68	352.1	343.74	25	6.40	25	17.59
70	362.2	353.84	25	6.79	25	18.70
72	372.3	363.95	25	7.19	25	19.81
75	387.5	379.09	25	7.81	25	21.54
76	392.5	374.16	25	8.02	25	22.14
78	402.6	394.25	25	8.46	25	23.37
80	412.7	404.35	25	8.91	25	24.60
85	438.0	429.62	30	10.06	25	28.00
90	463.3	254.88	30	11.30	25	31.25
95	488.5	480.14	30	12.61	25	34.90
100	513.8	505.40	30	13.99	25	38.75
110	564.3	555.92	30	16.97	25	46.73
114	584.5	576.13	30	19.98	25	50.60
120	614.8	606.44	30	22.17	25	56.16
52±	640.1	631.71	30	24.08	25	61.00

3. Γρανάζι ροδών πιάτων ANSI 60 (12A-1-2)

z	de	dp	ΜΟΝΌΔΡΟΜΟΙ		ΔΙΠΛΌΣ		ΑΝΣΙ 60
z	de	dp	Δ1	Kg	Δ2	Kg	12Α-1-2
8	58.1	49.78	10				Αλλαγής	χιλ.
9	64.0	55.70	10				Ακτίνα δοντιών r3	20
10	70.0	61.64	10		12		Πλάτος ακτίνας C	2.4
11	76.0	67.61	12		16		Πλάτος δοντιών B1	11.7
12	81.9	76.60	12		16		Πλάτος δοντιών b1	11.3
13	87.9	79.59	14	0.35	16		Πλάτος δοντιών B2	34.1
14	94.0	85.61	14	0.41	16		Αλυσίδα	χιλ.
15	100.0	91.63	14	0.48	16		Πίσσα	19.05
16	106.0	97.65	14	0.55	20		Εσωτερικό πλάτος	12.7
17	112.0	103.67	14	0.63	20		Κύλινδρος Φ	11.91
18	118.0	109.71	14	0.71	20
19	124.1	115.75	14	0.83	20
20	130.1	121.78	14	0.92	20
21	136.2	127.82	16	0.99	20
22	142.2	133.86	16	1.09	20
23	148.2	139.90	16	1.20	20
24	154.3	145.94	16	1.31	20
25	160.3	152.00	16	1.43	20
26	166.4	158.04	16	1.56	20
27	172.4	164.09	16	1.68	20
28	178.5	170.13	16	1.82	20
29	184.5	176.19	16	1.96	20
30	190.6	182.25	16	2.10	20
31	196.6	188.31	20	2.24	20
32	202.7	194.35	20	2.39	20
33	208.8	200.40	20	2.55	20
34	214.8	206.46	20	2.71	20
35	220.9	212.52	20	2.88	20
36	226.9	218.58	20	3.06	25
37	233.0	224.64	20	3.25	25
38	239.0	230.69	20	3.42	25
39	245.1	236.75	20	3.63	25
40	251.1	242.81	20	3.85	25
41	259.1	248.87	25	4.01	25
42	265.2	254.93	25	4.19	25
43	271.3	260.98	25		25
44	277.3	267.03	25		25
45	283.3	273.10	25		25
46	289.4	279.16	25		25
47	295.5	285.21	25		25
48	301.5	291.27	25		25
49	307.6	297.33	25		25
50	313.6	303.39	25		25
51	319.7	309.45	25		25
52	325.8	315.50	25		25
53	331.8	321.56	25		25
54	337.9	327.64	25		25
55	343.9	333.70	25		25
56	350.0	339.75	25		25
57	356.1	345.81	25		25
58	362.1	351.87	25		25
59	368.2	357.93	25		25
60	374.2	363.99	25		25
62	386.4	376.12	25		30
64	398.5	388.24	25		30
65	404.5	394.29	25		30
66	410.6	400.35	25		30
68	422.7	412.49	25		30
70	434.9	424.60	25		30
72	447.0	436.74	25		30
75	465.2	454.91	25		30
76	471.2	460.99	25		30
78	483.3	473.10	25		30
80	495.5	485.22	25		30
85	525.8	515.55	25		30
90	556.1	545.86	25		30
95	586.4	576.17	25		30
100	616.7	606.47	25		30
110	677.4	667.11	25		30
114	701.6	691.36	25		30
120	738.0	727.74	25		30
52±	768.3	758.05	25		30

4. Γρανάζι ροδών πιάτων ANSI 80 (16A-1-2)

z	de	dp	ΜΟΝΌΔΡΟΜΟΙ		ΔΙΠΛΌΣ		ΑΝΣΙ 80
z	de	dp	Δ1	Kg	Δ2	Kg	16Α-1-2
8	77.9	66.37	16		20		Αλλαγής	χιλ.
9	85.8	74.27	16		20		Ακτίνα δοντιών r3	27
10	93.8	82.19	16		20		Πλάτος ακτίνας C	3.2
11	101.7	90.14	16		20		Πλάτος δοντιών B1	14.7
12	109.7	98.14	16	0.77	20		Πλάτος δοντιών b1	14.1
13	117.7	106.12	16	0.91	20		Πλάτος δοντιών B2	43.4
14	125.7	114.15	16	1.01	20		Αλυσίδα	χιλ.
15	133.7	122.17	16	1.22	20		Πίσσα	25.4
16	141.8	130.20	20	1.43	25		Εσωτερικό πλάτος	15.88
17	149.8	138.22	20	1.64	25		Κύλινδρος Φ	15.88
18	157.8	146.28	20	1.85	25
19	165.9	154.33	20	2.08	25
20	173.9	162.38	20	2.12	25
21	182.0	170.43	20	2.45	25
22	190.1	178.48	20	2.84	25
23	198.1	186.53	20	3.13	25
24	206.2	194.59	20	3.42	25
25	214.2	202.66	20	3.73	25
26	222.3	210.72	20	4.05	25
27	230.4	218.79	20	4.38	25
28	238.4	226.85	20	4.73	25
29	246.5	234.92	20	5.09	25
30	254.6	243.00	20	5.46	25
31	262.6	251.08	25	5.83	25
32	270.7	259.13	25	6.21	25
33	278.8	267.21	25	6.63	25
34	286.9	275.28	25	7.06	25
35	294.9	283.36	25	7.49	25
36	303.0	291.44	25	8.01	25
37	311.1	299.51	25	8.45	25
38	319.2	307.59	25	8.88	25
39	327.2	315.67	25		25
40	335.3	323.73	25		25
41	345.6	331.82	25		25
42	353.7	339.90	25		25
43	361.7	347.98	25		25
44	369.8	356.06	25		25
45	377.9	364.12	25		25
46	386.0	372.21	25		25
47	394.1	380.29	25		25
48	402.1	388.36	25		25
49	410.2	396.44	25		25
50	418.3	404.52	25		25
51	426.5	412.60	25		30
52	434.5	420.67	25		30
53	442.5	428.75	25		30
54	450.6	436.85	25		30
55	458.7	444.93	25		30
56	466.8	453.01	25		30
57	474.9	461.07	25		30
58	482.9	469.16	25		30
59	491.0	477.24	25		30
60	499.1	485.32	25		30
62	515.3	501.50	30		30
64	531.4	517.65	30		30
65	539.5	525.73	30		30
66	547.6	533.80	30		30
68	563.8	549.98	30		30
70	579.9	566.14	30		30
72	596.1	582.32	30		30
75	620.3	606.35	30		30
76	628.4	614.65	30		30
78	644.6	630.80	30		30
80	660.7	646.96	30		30
85	701.2	687.04	30		30
90	741.6	727.81	30		30
95	782.0	768.22	30		30
100	822.4	808.63	30		30
110	903.3	889.48	30		30
114	935.6	921.81	30		40
120	984.1	970.33	30		40
52±	40×4,5	1010.73	30		40
