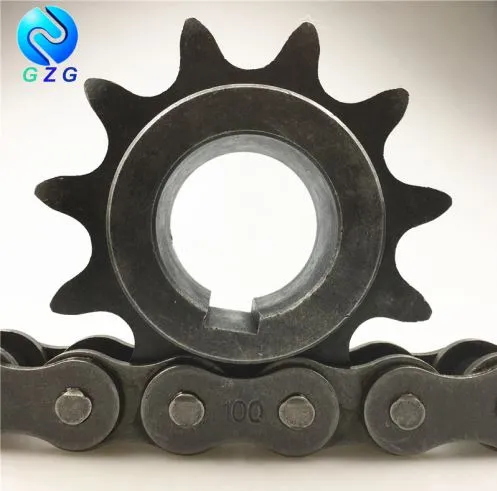

Γρανάζι αλυσίδας 100 πολλαπλά δόντια ANSI

Αλυσίδα Γρανάζι 100 Πολλαπλά δόντια ANSI ανήκει στον τύπο Β με γρανάζι διανομέα. Κανονικά παρέχουμε C45 για την πρώτη ύλη, αλλά θα μπορούσαμε επίσης να παρέχουμε άλλα υλικά όπως SS304 και C20. Διατίθενται πολλαπλά δόντια και γρανάζια πολλαπλών χρήσεων. Παρακαλώ στείλτε μας το σχέδιό σας εάν το γρανάζι σας δεν είναι τυποποιημένο.

Γρανάζι αλυσίδας 100 πολλαπλά δόντια ANSIανήκει στον τύπο Β με γρανάζι διανομέα. Κανονικά παρέχουμε C45 για την πρώτη ύλη, αλλά θα μπορούσαμε επίσης να παρέχουμε άλλα υλικά όπως SS304 και C20. Διατίθενται πολλαπλά δόντια και γρανάζια πολλαπλών χρήσεων. Παρακαλώ στείλτε μας το σχέδιό σας εάν το γρανάζι σας δεν είναι τυποποιημένο.

*Σχέδιο της αλυσίδας Γρανάζι 100 πολλαπλά δόντια ANSI

ANSI Sprocket Type B 100

*Διαστάσεις της αλυσίδαςΓρανάζι 100 πολλαπλά δόντια ANSI

Αλλαγής					Αλυσίδα
Δόντι ακτίνα	Ακτίνα πλάτος	Δόντι πλάτος	Δόντι πλάτος	Δόντι πλάτος	Πίσσα	Εσωτερικός πλάτος	Ρόδα Φ
r3	C	Β1	β1	Β2	χιλ.	χιλ.	χιλ.
χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.
33.5	4	17.7	17.1	52.9	31.75	19.05	19.05

z	de	dp	ΜΟΝΌΔΡΟΜΟΙ				ΔΙΠΛΌΣ
z	de	dp	dm	Δ1	Ένας	Kg	dm	Δ2	Ένας	Kg
8	96.0	82.96	53	20	40	0.85	53	20	75
9	106.5	92.84	63	20	40	1.18	63	20	75
10	117.0	102.74	70	20	40	1.57	70	20	75
11	127.0	112.68	77	20	45	2.04	80	25	80
12	137.0	122.68	88	20	45	2.58	90	25	80
13	147.5	132.65	98	20	45	3.15	100	25	80
14	157.6	142.68	108	20	45	3.78	110	25	80
15	167.7	152.72	118	20	45	4.47	120	25	80
16	177.7	162.75	120	25	50	5.25	120	30	80
17	187.7	172.78	120	25	50	5.61	120	30	80
18	197.8	182.85	120	25	50	5.99	120	30	80
19	207.9	192.91	120	25	50	6.40	120	30	80
20	217.9	202.98	120	25	50	6.82	120	30	80
21	228.0	213.04	140	25	55	8.79	140	30	80
22	238.1	223.11	140	25	55	9.27	140	30	80
23	248.2	233.17	140	25	55	9.77	140	30	80
24	258.3	243.23	140	25	55	10.30	140	30	80
25	268.4	253.33	140	25	55	10.85	140	30	80
26	278.4	263.40	150	30	55		150	30	80
27	288.5	273.48	150	30	55		150	30	80
28	298.5	283.56	150	30	55		150	30	80
29	308.6	293.65	150	30	55		150	30	80
30	318.7	303.75	150	30	55		150	30	80
31	328.8	313.85	150	30	55		150	30	80
32	338.9	323.91	150	30	55		150	30	80
33	349.0	334.01	150	30	55		150	30	80
34	359.1	344.10	150	30	55		150	30	80
35	369.2	354.20	150	30	55		150	30	80
36	379.2	365.30	150	30	55		150	30	80
37	389.3	374.39	150	30	55		150	30	80
38	399.4	384.49	150	30	55		150	30	80
39	409.5	394.59	150	30	55		150	30	80
40	419.6	404.66	150	30	55		150	30	80
42	440.8	424.88	150	30	55		160	30	90
45	471.1	455.17	150	30	55		160	30	90
48	501.4	485.46	150	30	55		160	30	90
50	521.6	505.65	150	30	55		160	30	90
54	562.0	546.07	150	30	55		160	30	100
57	592.3	576.36	150	30	55		160	30	100
60	622.6	606.65	150	30	55		160	30	100
76	784.3	768.32	150	30	70		180	30	100
