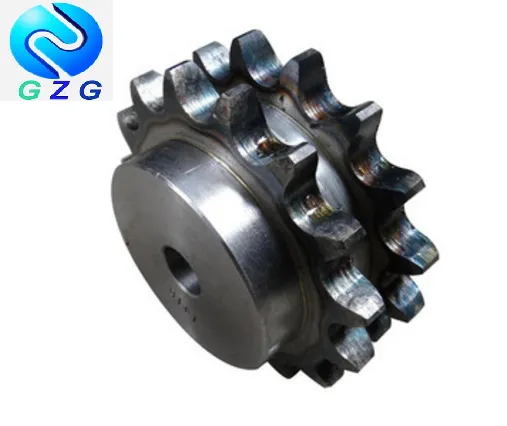

Γρανάζια μετάδοσης ισχύος ANSI 50

Το γρανάζι μετάδοσης ισχύος ANSI 50 είναι ένας τύπος οδοντωτών τροχών που χρησιμοποιείται συνήθως σε συστήματα μηχανικής μετάδοσης ισχύος. Είναι σχεδιασμένο να μεταδίδει τη ροπή και την περιστροφή μεταξύ των αξόνων μέσω μιας αλυσίδας. Το πρότυπο ANSI (American National Standards Institute) 50 αναφέρεται στο βήμα της αλυσίδας - την απόσταση μεταξύ των κεντρικών γραμμών των παρακείμενων κυλίνδρων στην αλυσίδα. Στην περίπτωση του ANSI 50, το βήμα είναι 15,875 mm (0,625 ίντσες).

Διαφορετική επεξεργασία επιφάνειας



Γρανάζια ANSI με πλήμνη

Το γρανάζι μετάδοσης ισχύος ANSI 50 διατίθεται σε διάφορα μεγέθη, με διαφορετικό αριθμό δοντιών και μεγέθη οπών. Ο αριθμός των δοντιών καθορίζει την αναλογία ταχύτητας μεταξύ του κινητήριου και κινούμενου άξονα, ενώ το μέγεθος της οπής καθορίζει τη διάμετρο του άξονα στον οποίο μπορεί να τοποθετηθεί ο οδοντωτός τροχός. Ο οδοντωτός τροχός μπορεί επίσης να διαθέτει κλειδαριές ή βίδες για να αποτρέψει την ολίσθηση ή την περιστροφή του στον άξονα.

Ένα από τα πλεονεκτήματα της χρήσης ενός συστήματος αλυσίδας και οδοντωτών τροχών για τη μετάδοση ισχύος είναι η ικανότητά του να δέχεται φορτία κακής ευθυγράμμισης και κρούσης. Η αλυσίδα μπορεί να τεντωθεί ή να συμπιεστεί ελαφρά για να αντισταθμίσει μικρές εσφαλμένες ευθυγραμμίσεις μεταξύ του κινητήριου και του κινητήριου άξονα, ενώ άλλοι τύποι συστημάτων μετάδοσης ισχύος, όπως ιμάντες ή γρανάζια, ενδέχεται να μην ανέχονται τέτοιες κακές ευθυγραμμίσεις. Η αλυσίδα είναι επίσης ικανή να απορροφά φορτία κραδασμών που μπορεί να προκύψουν λόγω ξαφνικής επιτάχυνσης ή επιβράδυνσης του συστήματος.

							50
							ΣΗΜΕΙΩΣΗ			mm
							Πίσσα			15.875
							Ρολό Φ			10.16
							h			8.71
							h1			8.43
							h2			26.54
							Διαστάσεις: mm
δόντια	OD	P.C.D	Διάτρηση:δ	Τύπος Β Simplex			Τύπος Β Duplex				Υλικό
				Κεντρικό σημείο		Βάρος κιλό	Διάτρηση:δ	Κεντρικό σημείο		Βάρος κιλό
				BD	BL			BD	BL
8	47.8	41.5	15.875	28.6	25.4	0.11					C45
9	53.1	46.4	15.875	111.1	25.4	0.16
10	58.4	51.4	15.875	39.7	25.4	0.22
11	63.5	56.4	15.875	44.5	25.4	0.29	15.875	37.3	44.45	0.43
12	68.8	61.3	15.875	50.4	25.4	0.37	15.875	42.9	44.45	0.56
13	73.9	66.3	15.875	47.6	25.4	0.40	15.875	47.6	44.45	0.70
14	79.0	71.2	15.875	54.0	25.4	0.51	15.875	52.4	44.45	0.84
15	84.3	76.4	15.875	60.3	25.4	0.60	19.05	58.7	44.45	1.00
16	89.4	81.4	15.875	63.5	25.4	0.68	19.05	63.5	44.45	1.18
17	94.5	86.4	15.875	68.3	25.4	0.78	19.05	68.3	44.45	1.37
18	99.6	91.4	15.875	73.0	25.4	0.90	19.05	74.6	44.45	1.61
19	104.6	96.4	15.875	76.2	25.4	1.00	25.40	79.4	44.45	1.76
20	109.7	101.5	19.05	76.2	25.4	1.03	25.40	82.6	44.45	1.92
21	114.8	106.5	19.05	76.2	25.4	1.08	25.40	88.9	44.45	2.21
22	119.9	111.6	19.05	76.2	25.4	1.15	25.40	90.5	47.63	2.51
23	125.0	116.6	19.05	76.2	25.4	1.20	25.40	92.1	47.63	2.75
24	130.0	121.6	19.05	76.2	31.75	1.49	25.40	92.1	47.63	2.93
25	135.1	126.7	19.05	76.2	31.75	1.53	25.40	92.1	47.63	3.12
26	140.2	131.7	19.05	76.2	31.75	1.55	25.40	95.3	47.63	3.39
30	160.5	151.9	19.05	78.0	31.75	2.05	25.40	95.3	47.63	4.23
32	170.7	162.0	19.05	78.0	31.75	2.23	25.40	95.3	47.63	4.71
35	185.9	177.1	19.05	78.0	31.75	2.45	25.40	95.3	47.63	5.53
36	191.0	182.1	19.05	78.0	31.75	2.54	30.16	101.6	53.98	6.27
40	211.3	202.3	19.05	78.0	31.75	2.93	30.16	101.6	53.98	7.44
95	489.5	480.1	25.4	108.0	44.45	14.40	33.34	114.3	60.33	28.94
96	494.5	485.2	25.4	108.0	44.45	14.81	33.34	114.3	60.33	30.34
102	524.8	515.5	25.4	108.0	44.45	16.34	33.34	114.3	60.33	32.71
112	575.3	566.0	25.4	108.0	44.45	18.90	33.34	133.4	60.33	40.60
